订货须知

订货须知配图         电磁屏蔽视窗和邦定产品均按照设计图纸定制。

        用户按照应用需求选定品种,并提供结构、技术要求等具体参数。签订委托加工协议后,我们会根据用户实际需要及时供货,并提供专业的技术服务支持。若使用中出现产品质量问题,半年内负责退换。在实际应用中出现的多方面技术问题,供需双方协商解决,愉快合作。





订货图纸要求:

1. 出图规范、尺寸准确。标明玻璃的R倒角、网丝预留边封尺寸或端接方式等,为避免出现干涉条纹准确给定丝网的角度,定制镀膜屏蔽玻璃时需给定膜面阻值等;电加热屏蔽视窗还须注明其加载电压、要求的加热功率或汇流条间线电阻阻值、可视区有效尺寸、导线线径以及导线长度等。

2. 丝网屏蔽玻璃的总厚度常用规格为2.5mm和4.5mm,尺寸形状不限。其它厚度有1.0mm/1.5mm/1.8mm/2.5mm/3mm/4.5mm/5mm/ 6.5mm/8.8mm等规格。目前,波盾生产的夹网屏蔽玻璃最小厚度为1mm,最大厚度不限。电子方舱或屏蔽室显示窗口建议采用物理钢化玻璃,总厚度为6.8mm/8.8mm/10.8mm。其他厚度可选用化学钢化玻璃。

3. 有机PC屏蔽视窗的常规总厚度为0.8mm/1.0mm/1.5mm/1.8mm/2mm/ 2.5mm/3mm/3.5m/4mm/5mm等,尺寸形状不限,可加工成打孔、阶梯、异形等特殊结构。

4. 邦定产品需要客户提供液晶屏,邦定后会在液晶屏前面增加一定的厚度,需要按性能技术要求确认增加的厚度、功能(电磁屏蔽、电加热、阳光下可视)等结构参数。

5. 所有夹网屏蔽视窗用在不同的液晶屏前,视觉效果可能有所区别,用户选用该系列产品时应注意以下几点:

a. 设计时应注意屏蔽视窗与屏幕的距离(可向我们索要样品试用),最佳距离产生最佳效果。

b. 丝网屏蔽视窗与显示屏幕会产生光干涉条纹即莫尔条纹,这时需用直网样品进行角度测定。测定方法为:按照安装距离,将直网样品在屏前慢慢旋转一定的角度,找到最佳的视觉效果,记下此时的金属丝网经(纬)线与显示屏水平线的夹角,该角度即为生产屏蔽视窗时的屏蔽网角度。测定好合适的角度,莫尔条纹将基本消失。我们将按给定的角度参数生产制作。不同目数的丝网屏蔽视窗角度会不同。

订货流程

  • 如果您是首次使用我们的产品:您需要和我们的技术工程师磋商后确定结构,我们将尽量根据您的实际要求和应用环境,结合产品生产工艺的支持,制定出可行的产品结构设计方案和相关技术参数。在提供产品加工图纸后,我们会完全按照图纸加工制作出符合要求的视窗产品。
  • 如果您已多次使用我公司的产品:定制时只需告诉我们您所需产品的规格尺寸、该批次的特殊要求、屏蔽效能指标要求等技术参数,即可定货。

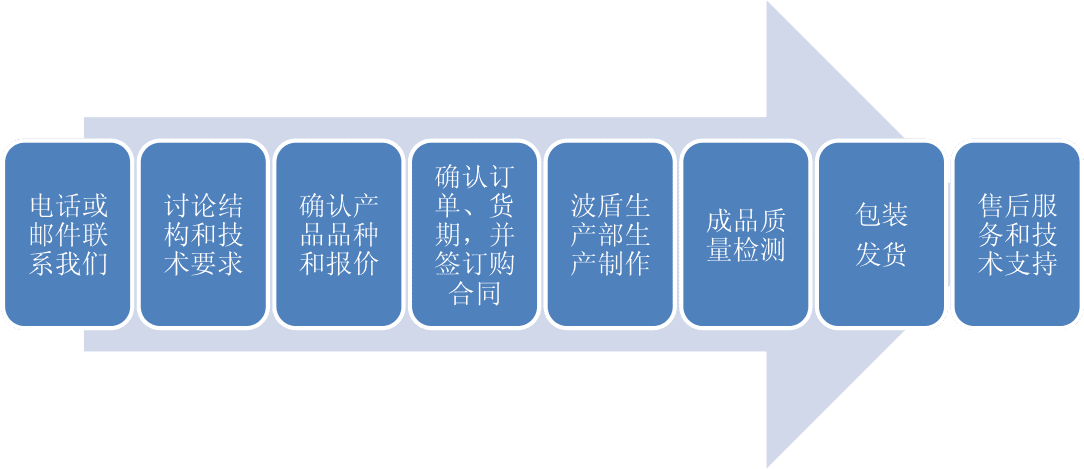

订货流程图
